BS-DJ03 电源线弯曲

在线咨询：

QQ： 380883541

Email： boyhuang7@163.com

产品介绍

一、设备简介：

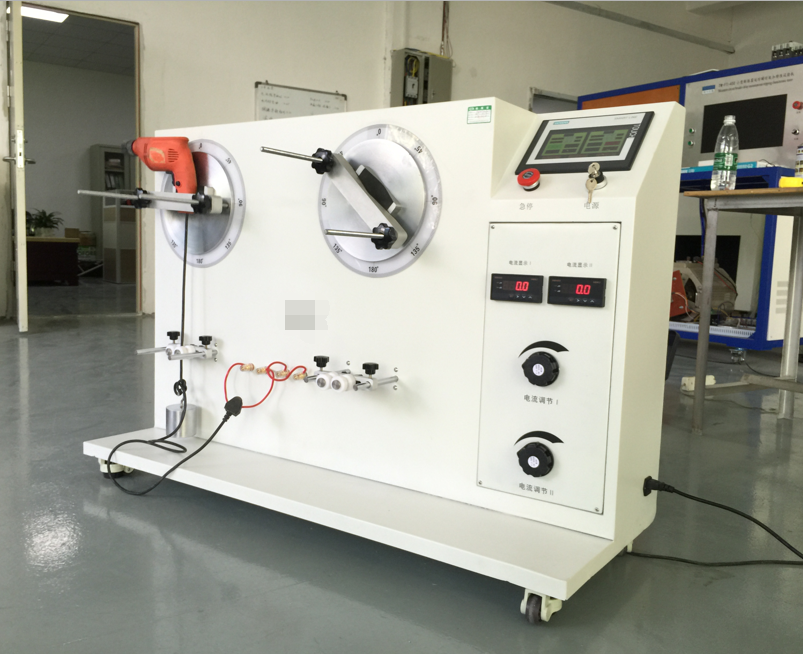

该机主要用于电源线弯曲寿命的检测。被测试试样安装在可调整空间的夹具之间，更换夹具可适应不同的口径的试验。试验机采用PLC+人机界面（触模屏）控制操作，人机界面软件同步显示被测试试件试验次数、测速设定、智能判试件通/断等项目；具有管理员口令用户可以修改开机密码；采用软件较准荷重值；采用全中文提示设定内部功能，操作方便、简单。
二、设计依据:
该机设计参照中华人民共和国标准GB4706-1:25.14、IEC60335-1：25.14、VDE、UL等标准要求的要求。
三、试验台结构及工作原理：
1、试验台夹具
试验台由2组试验平台组成、每组试验平台可独立控制
3、PLC测量与控制系统：
本系统由驱动器、步进电机（日本山社）、触摸屏、PLC（西门子）操作控制机柜组成。
1) 按压力测量：
2) 控制系统：
当需要加载动力装置动作时，PLC向驱动器发出指令，驱动器控制电机转动，通过驱动带动试样。
3）显示系统：
人机界面显示各组试验的试验设定次数（7位）、试验指令次数、动作次数、频率设定、智能判试件通/断等
4、试验辅助装置安装空间
试验机有试验辅助装置安装空间，保证试验正常进行又能保持试验现场整洁。
四、主要特点：
1、通过PLC的控制，实现速度控制，无级调速；
2、检测结果反映在人机界面上，并给出相应的数值，工作界面友好，易于观察和操作；
3、传动系统采用高可靠性的步进电机和直线滑块，以利于传动的平稳性，同时，减少功率损耗。
五、产品概述：
试验工位:2 组
试验速度:10~60 次/分钟可调节
夹具：0-200MM
弯曲角度:0°~180°可调节（左右各 90 度）
试验次数:0~999,999 次可设定
荷重砝码:5N，10N，20N 各 2 个
负载电压:≤5V
负载电流:5~30A 连续可调
电源:AC 220V / 50Hz
六、环境要求
7.1 在室温10C～35C范围内；对温度要求严格的试验，试验温度应为：23℃±5℃
7.2 相对湿度不大于80%；
7.3在稳固的基础上正确安装；
7.4 在周围无振动、无腐蚀性介质和无强电磁场干扰的清洁的环境中；
7.5 电源电压的波动范围不应超过额定电压的10%。
