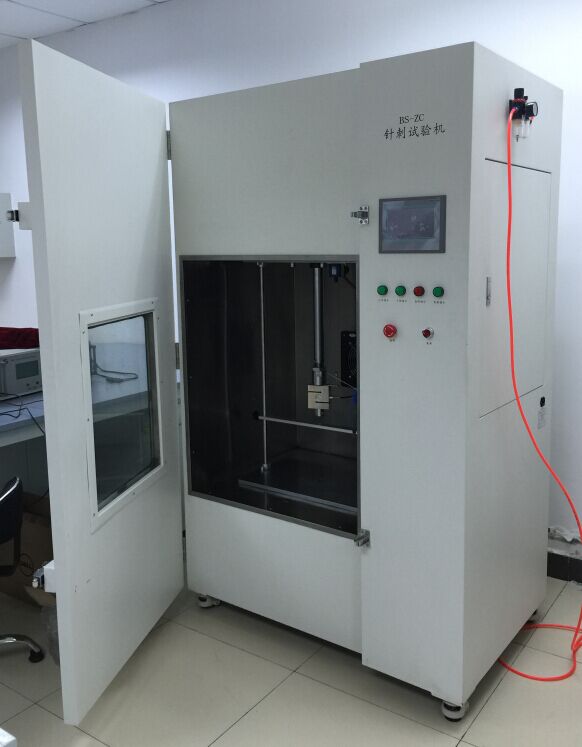

BS-ZC电池针刺试验台

销售热线:
0755-23210340

产品介绍

    一、概述:

    用于镍氢电池、锂电池、超级电容的单体、模块、电池组等各种类型汽车动力用途电池的穿刺试验。

    二、适用标准

       针刺试验台符合GB/T 18332.1-2009GB/T 18332.2-2001GB/Z 18333.1-2001GB/Z 18333.2-2001GB/T2900.11-1988 ID IEC60086-42000SJ/T11169-1998UL1642-2007SJ/T11170-1998UL2054-2005GB 8897.4-2002MH/T1020-2007UN38.3GB/T18287-2000YD/T1268.1-2003QB/T2502-2000IEC62281-2004QC/T 742-2006QC/T743-2006QC/T 744-2006等标准中针刺试验的规定要求。

    三、工作方式要求:

    上述标准中,对于针刺试验的规定要求略有不同,电池针刺试验装置需要满足以下全部的试验要求:

    动力方式:气动驱动方式;选用意大利进口ATOS液压缸(液压缸直径优选50mm);夹具传动方式:手动夹持;

    机台有压力和时间两种控制方式;

    控制方式:PLC控制或远程控制。

    四、技术参数与功能

    1.贯穿力:0~500kg可显示;

    2.力值误差:±1%

    3.穿刺最大有效行程:0500mm

    4.速度精度:±1mm/s

    5.穿刺测试速度:1040mm/S

    6.穿刺试验用钢针

    A: φ3mm~φ8mm耐高温淬火钨钢针1

    7.单位转换:Kg / KN

    8.穿刺动力方式:气压驱动;

    9.排气风扇口: 直径150mm(箱体后侧装有排气扇)

    10.电源::220V 三相;

    11.测试空间:最大可容纳400mm×400mm×400mm样品正常使试验;

    12.机身重量:约500KG

    13. 自动延时功能:0~99999秒可预置;

    14.机台尺寸:约W1000mm*D750mm*H1700mm

    15.可视窗口:500mmX500mm观测窗口(双层10mm厚防爆玻璃并贴有防爆膜)。

    .系统软件功能特点:

    1.双报表编辑:

    (1)完全开放式使用者编辑报表,供测试者选择喜好的报表格式(选配)

    2.各种单位可相互转换:

    1)各长度、力量单位、显示位数采用动态互换方式,力量单位KgNKN.

    3.测试标准模块化功能:

    (1)提供使用者所需GBASTMDINJISBS…等相应标准测试数据的范围模块。

    六、电气控制

    1.本装置采用远程和现场两种相对独立的控制方式,远程控制由遥控器完成。

    现场控制采用传统低压电气控制,作为PLC已设定参数的辅助控制功能,可以实现压力值设定、针刺释放动作、手动排烟等现场操作功能。

    2.对于传动部分的行程驱动,都应提供限位开关保护功能。

    3.挤压工作腔内试样发生爆炸时,自动启动排烟功能和打开进气口。

    4.人机交互界面选用7”的彩色液晶触摸屏。

    安装要求

    需要提供排气烟道,具体要求参照设备烟道接口和场地结构设计。
