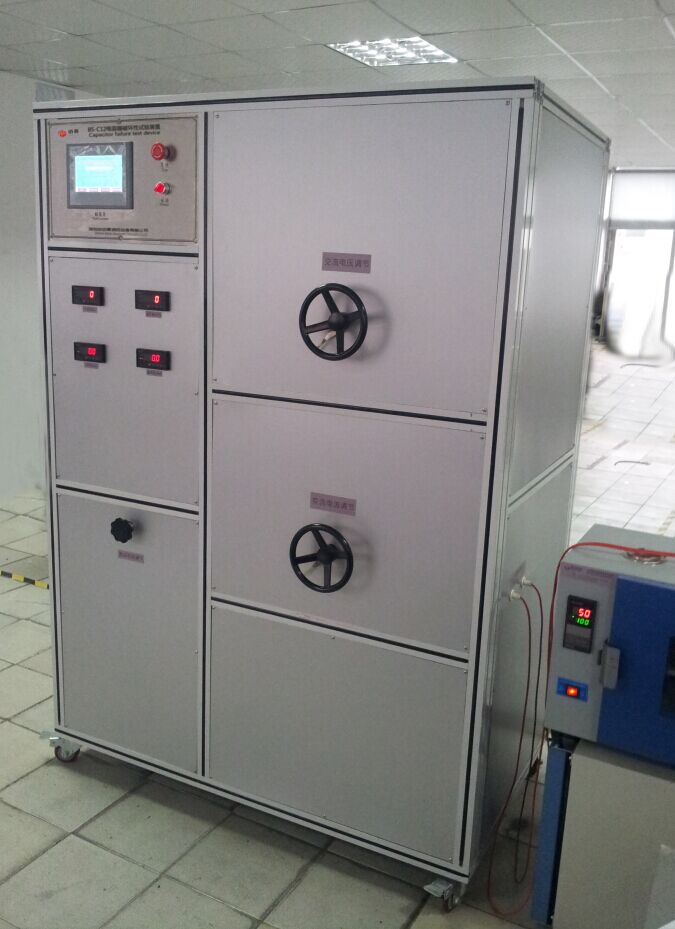

BS-C12电容器破坏性试验装置

销售热线:
0755-23210340

产品介绍

    一﹑用途:

    按国家标准GB3667.1-2005的破坏性试验要求设计,具有交流(AC)和直流(DC)试验电压输出,输出端口一个,采用大触摸屏显示和操作及设置参数。配有安全可靠的防爆试验箱,是适用于交流电容器破坏性试验的专用设备

    试验标准:

    符合标准:GB3667.1-2005、(IEC60252-1:2001)



    三、技术参数

    1.最大输出直流(DC):试验电压/电流6000V/60mA
    2.
    显示试验电压(DC):精度±5%±3字;
    3.
    显示试验电流(DC):精度±5%±3字;
    4.
    最大输出交流(AC):试验电压/电流AC650V/20A
    5.
    显示试验电压(AC):精度±5%±3字;
    6.
    显示试验电流(AC):精度±5%±3字;
    7.
    试验电容器容量范围:1μF100μF,最大额定电压500V

    1. 仪器功能

      1. PLC控制,步过调节直流电压;

      2. 直流升压可设置升压速度:200V/±10%

      3. 有定时功能:直流电压在需保持5min;交流电压在需保持5min或需保持8小时;启动定时功能,当时间到可自动断开电压;

      4. 大触摸屏设置和显示参数;

      5. 电压零伏启调;

      6. 过流、过压保护;

      7. 配有防爆安全试验箱

      8. 仪器尺寸:约730mm(长)×880mm(深)×1500mm(高)

      9. 工作电源:AC 220V ± 10%,50/60Hz

    • 破坏性试验装置的组成

    • ——试验控制装置——高低温箱

    • 技术参数及要求

    • 试验控制装置及高低温箱技术要求

    • a)调压器容量:10 KVA 800V

    • b)试验范围:电容器额定电压小于等于 660V,容量 1-120μF

    • c)设备负载量:一只自愈式电容器。

    • d)试验电压:AC0-1000V±1%DC0-6600V±1%

    • e)直流电源应提供相当于10UN的开路电压,并具有50mA的持续短路电流的能力;交流电源的瞬时短路电流应至少为300A

    • f)试验电流显示:AC电流:1-30A±1.5%DC电流:1-100mA

    • g)定时试验时间:直流实验 5分钟定时:±0.2%交流开路或运行 5分钟定时:±0.2%交流短路 8小时定时:±0.2%

    • h)试验箱温度范围: 20-200℃±2

    • i) 试验箱容积:≥250L 其他:电路可调,可以分别施加交流或直流也可以实现交直流电压同时施加在电容器两端。电压零伏起调;负载短路、过载等保护措施;超温保护、漏电保护;试验箱安全防爆,确保试验安全可靠的运行。(交直流同时施加的参考电路见附录)
